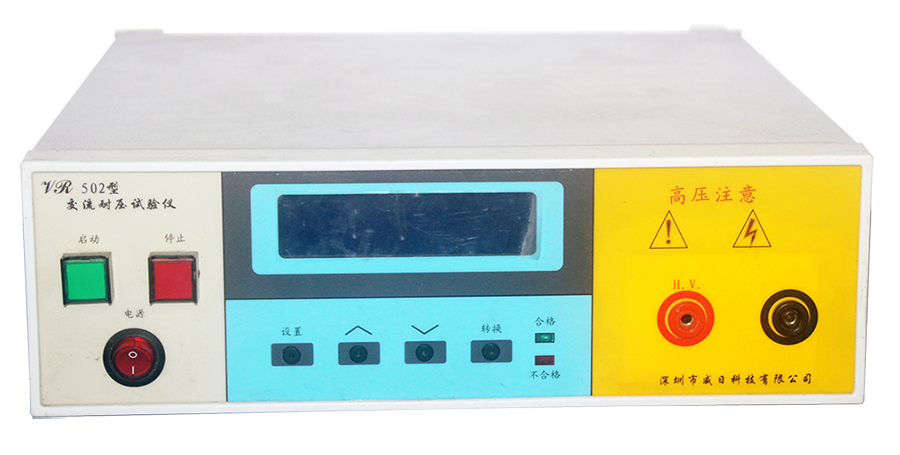

VR502仪器是一种应用于安规认证的专业数字化智能化测试仪器.
本系列仪器参照对比国内外著名公司耐压仪的最新发展,经过深入调
查用户需求、精心研制而成.其耐压实验部分摒弃了常规耐压仪用铁
心自耦测变压器调压,用高压变压器升压的简单模式,具有高性能低价
位、功能丰富而使用便利,体积小、重量轻而可靠性高的
Ø 采用单片计算机实现智能控制.数字设定各项参数,2行*16大字符液晶显示.
功能虽多但设置界面简单清晰,使用方便,无须调节、重复性好.
Ø 由计算机控制PWM开关电路产生50／60Hz正弦振荡信号、大功率高精度自
动稳幅放大电路驱动高压变压器产生高压。直流用400Hz振荡信号升压
后整流.输出高压不随市电变化稳定度高，测试一致性好
Ø 具有测定被试元件高压下漏电流的功能, 漏电流测试按矢量电压电流原
理精确测定.按漏电流值判定耐压准确可靠。
Ø 输出高压、持续时间数字设定，。并可同时设定高压缓冲时间，满足多种
耐压测试要求.合格计算机自动判别,有声光指示是否合格和短路报警。
Ø 特设电弧侦测(ARC)功能,可检测出元件内、外部细小打火产生的瞬间高
频脉冲电流信号.
Ø 具有入地漏电流检测及保护功能，在使用者误触仪器高压输出端时，及
时自动关闭高压，确保使用者安全.
Ø 特设编程测试功能,使同一元件多个绕组、磁芯或端子间的交流或直流
耐压试验、漏电流及绝缘电阻测试一次连续完成,提高测试工效多倍.
Ø 非易失存储器，关机编程不会丢失，即可存储多达8步的多步编程也可
存储8个用于不同产品的单步编程.
Ø 击穿或短路时，0.4mS快速切断输出并报警,发生短路产生很小火花,不会
烧黑、烧损被试元件端点
Ø 省去铁心调压器,体积小、重量轻.仪器内高压电路采用PWM开关电源,并
设置多重可靠保护,安全使用,高枕无忧。
主要技术指标:
交流测试频率 | AC 50Hz／60Hz 频率准确度：0.01% |
高压输出准确度 | AC / DC 100~5000V ±( 1% + 5V ) |
高压电流输出能力 | AC:10mA max DC: 5mA max 10 mA max 5 mA max |
漏电流测试准确度 | ±( 5% + 0.01mA ) |
高压持续时间 | 1~999s 准确度:±0.1s |
高压上升,下降时间 | 1~99.9s 准确度:±0.1s |
电源功率 | 220V±10％， 50±0.5Hz， £80W |
外形尺寸重量 | 320´320´100mm³， 约8kg |
预热时间 | 开机即可工作,预热30分钟后保证准确度和稳定性 |
连续工作时间 | 可长期连续工作 |
使用环境 | 按国标《GB6587.1-86电子测量仪器环境试验总纲》中环境分组II组条件 温度: 0～+408C 湿度:≤80％RH (+408C) 气压: 86～106 kPa
|
