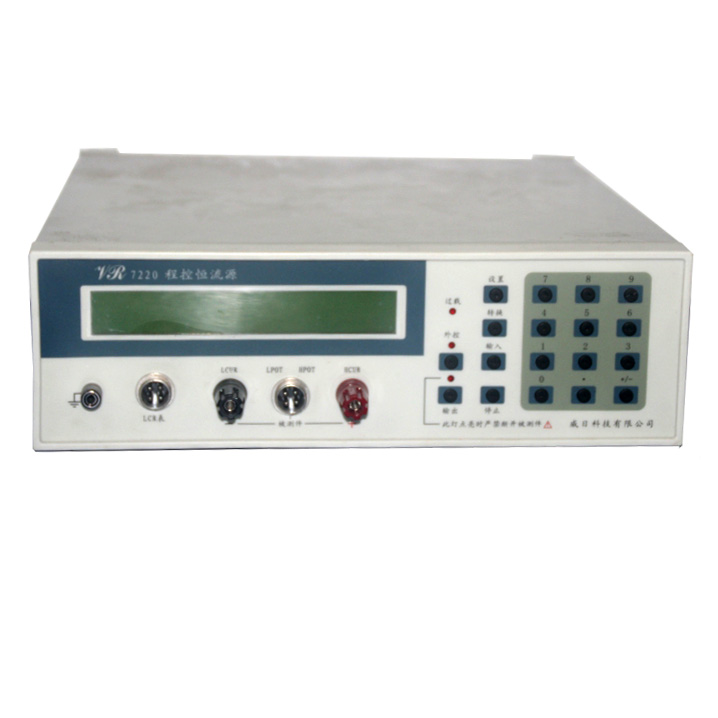

VR7205程控恒流源

l  多电流点编程连续自动输出    l 20A恒流源体积仅是国外同类设备1／4

l  计算机控制电流输出数字设置      l 采用最新脉冲调宽电路效率高功耗低

l  电流可外控,定时或按键手控步进输出    l 各种波形超低频大功率信号源

l  多机并联可实现最大达±120A恒流输出      l 按设置自动完成电流换向

l  可与各型LCR表配合连接进行直流叠加电感测试    l 增量方式简化设置

l  完善的保护功能彻底解决通断大电流时感应高压损坏仪器难题

本机是一种可编程控制的数字化、智能化仪器。能按恒流方式向被测件提
供高稳定度直流电流。主要用于变压器、电感器及各种线圈进行直流叠加状态
下的电感测试，亦可用于其他需恒定大电流的场合。

1.电流数字设置计算机控制输出

输出电流采用数字设定、设置方便、重复性好。由计算机控
制电流输出，准确、可靠。包括电流换向均能按设置自动完成。

2.多电流点编程连续自动输出

本机对每一被测件可编程设置1～99步的电流输出步骤，以后
只需按输出键即可按预先编程连续输出不同的电流。并且最多可
储存99种不同被测件的编程。由于采用了EEPROM存储器，编程数
据可永久储存不会因断电而丢失。

3.电流定时步进和手控步进方式

各步电流输出，既可采用定时步进方式（在编程中设置电流
输出时间及间歇时间）；也可采用按键手控步进方式。采用定时
或手控步进方式时本机可与国内外各种型号的LCR表配合连接，
完成电感多电流点直流叠加测试。

4.增量方式简化电流设置

电流设置可每步设置任意不同数值。当所需各步电流按等差
排列时可使用增量方式简化电流设置。无论多少步电流值，只需
设置首步电流和电流增量两项数值即可完成电流设置。

5.可联机外控组成自动测试系统

本机能接受本公司带外控功能的VR114,VR116,VR126型LCR表或
PC计算机的控制，组成自动测试系统。完成各种多步序、复杂要
求的直流电流叠加测试。特别对需多点叠加不同偏流测试的元件
(如行线性线圈)，用本机编程后可进行多步序全自动测试和多点
全自动分选，具有快速高效、准确直观的显著优点，一般测试效
率可提高5～10倍。

6.采用最新脉冲调宽电路效率高功耗低

采用最新脉冲调宽电路，输出电流大、效率高、自身功耗低
，体积小、重量轻。使原来体积庞大沉重的恒流源大为减肥，我
公司20A恒流源体积仅是国外同类设备的1／4，而性能指标均达到
或超过同类产品。

7.完备的高输出阻抗交直流隔离电路

本机内附直流叠加测试的交直流隔离电路。无须外接任何元
件，接入被测件和LCR表即可方便的完成直流叠加电感量的测试

恒流输出电路使本机具有很高的输出阻抗，从而使直流恒流
电路对交流电感测试的影响减至极小。精心的高频隔离设计使本
机在50Hz~200kHz范围内均可保证叠加直流后电感测试的准确度。

8.可靠实用的过载,感应高压保护电路

本机设计有完善的保护电路和保护功能，在输出长期过载或
开路、短路工作时均能确保安全无虞，并能有效的避免电感元件
通断大电流时感应的高压损坏LCR表及电流源，彻底完善的解决
了电感接通大电流测试时容易损坏仪器的世界难题。

9.可多台并联使用输出更大电流

需要大于20A的恒流源时，可使用多台恒流源并联输出予以
解决。我公司各型恒流源均可并联使用，最多允许并联6台，因
而最大输出电流可达±120A。常用几种不同输出电流时恒流源组
合台数见下表。

恒流源组合输出时需与我公司的VR114,VR116,VR126等型号
LCR表配合联机使用。

10.可作各种波形超低频大功率信号源

利用本机的循环方式，可将本机编程设定为能输出各种波形
的超低频大功率信号源。输出信号波形和幅度由多步编程电流值
确定，信号频率可由每步输出时间进行调整。

主要技术指标
